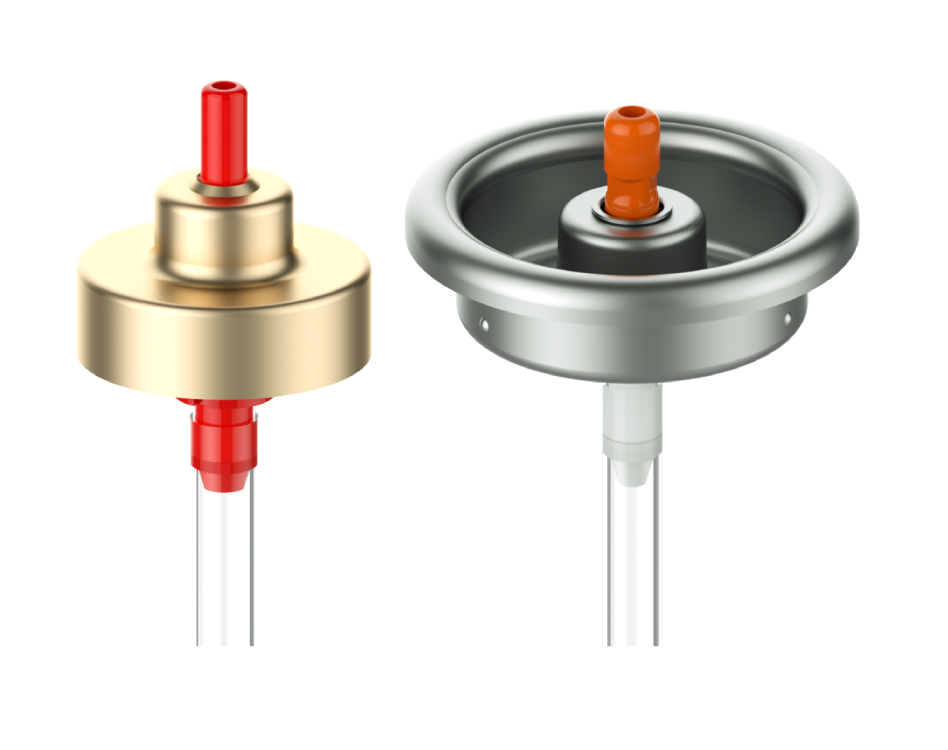

Типоразмеры клапанов 20 мм и 25,4 мм: различия и выбор

Коротко: что вы узнаете

• Когда на практике выбирают 25,4 мм (1″), а когда — 20 мм
• Зачем делают «малую» горловину и какие ограничения это дает
• Почему один клапан на все продукты не работает даже внутри одного типоразмера
• Чек-лист для ТЗ поставщику и для запуска/переналадки линии

Почему существуют два массовых посадочных формата

В аэрозольной упаковке типоразмер клапана — это посадочная система: горловина баллона + диаметр клапана + профиль завальцовки + контроль герметичности.

Каталог клапанов

• 25,4 мм (1″) — исторически самый распространенный «универсальный» формат для потребительских аэрозолей с максимально широкой экосистемой комплектующих (клапаны разных типов, распылительные головки, колпачки, варианты производственной оснастки).
• 20 мм — формат, который закрепился как отраслевой стандарт в двух крупных сегментах:
  • моноблочные алюминиевые баллоны с горловиной 20 мм (типовая геометрия горла и плеча стандартизуется отраслевыми документами),
  • фармацевтические аэрозольные системы, где распространена завальцовка 20 мм и специализированные клапаны/оборудование под этот формат.

Когда чаще выбирают 25,4 мм (1″) — и почему

1) Массовые потребительские категории

Если продукт относится к широкому аэрозольному рынку (бытовая химия, технические аэрозоли) и важны:

• доступность клапанов и распылителей у нескольких поставщиков,
• гибкость по производительности/производственным схемам,
• минимальные риски по снабжению и взаимозаменяемости,

то 25,4 мм чаще оказывается базовым решением.

Почему это выгодно бизнесу: легче держать запас комплектующих, проще менять конфигурации распыления (под разные формулы и требования рынка), ниже зависимость от одного поставщика.

2) Проекты с широким портфелем в рамках одной линии

Если на одной линии вы делаете разные аэрозоли: струя/спрей, разные расходные характеристики, переворачиваемая подача, варианты под барьерные решения — 1″ дает больше типовых решений по клапанам и совместимым распылительным головкам.

3) Барьерные решения (BOV) как типовой сценарий на 1″

Для Bag-On-Valve (когда продукт отделен от пропеллента мешком) в практике чаще встречается посадка 25,4 мм — потому что это «родная» инфраструктура по укупорке и выбору комплектующих для стандартной тары.

Итог по 1″: выбирайте 25,4 мм, когда вам нужна универсальность, масштабируемость и широкий выбор поставщиков/комплектующих.

Когда выбирают 20 мм — и почему «маленький» формат вообще нужен

Сценарий А: моноблочные алюминиевые баллоны с горловиной 20 мм

В сегменте баллонов 20 мм существует как нормализованный формат: производителю тары и производителю клапана важно попадать в согласованную геометрию горла/плеча, чтобы обеспечить стабильную завальцовку и повторяемую герметичность между разными партиями и поставщиками.

Зачем это производству:

• упорядоченная геометрия горла и посадки снижает вариативность завальцовки,
• проще выстроить контроль посадки/герметичности на серии,
• уменьшается риск «вроде подошло, но течет на партии».

Сценарий B: фармацевтические аэрозоли и системы с повышенными требованиями к дозированию/повторяемости

В фарма-сегменте распространена завальцовка 20 мм и оборудование/оснастка под 20-мм посадку. Здесь типично, что:

• используются специализированные клапаны,
• применяются отдельные узлы завальцовки (в т.ч. вакуумные решения),
• акцент на точности дозы, стабильности срабатывания, контролируемости процесса.

Важно: сам по себе размер 20 мм не делает дозирование «точнее», но рынок и производственная инфраструктура в фармацевтике исторически «заточены» под этот формат.

Сценарий C: компактный форм-фактор изделия как коммерческое требование

Когда продукт должен быть:

• максимально компактным,
• удобным для переноски,
• с минимальными габаритами «головы» упаковки,

проектирование под 20 мм может быть оправдано (при условии, что у вас есть/доступны тара, клапаны, распылители и оснастка именно под 20 мм).

Итог по 20 мм: выбирайте 20 мм, когда проект «родился» в логике моноблочной алюминиевой тары 20 мм или в логике фарма/медицинских систем, либо когда компактность изделия критична и подтверждена цепочкой поставок и возможностями линии.

Почему нельзя сделать один клапан для всех продуктов (даже если типоразмер совпадает)

Даже внутри одного и того же типоразмера (хоть 20 мм, хоть 25,4 мм) универсализация быстро ломается по 4 причинам:

1. Совместимость уплотнений с формулой. Разные растворители, пропелленты и добавки по-разному влияют на эластомеры и пластики узла клапана. Поэтому «одна прокладка штока на все» — технически неверная стратегия: нужна проверка совместимости и испытания.
2. Требуемый режим подачи. Струя/спрей, мелкодисперсное распыление/крупная капля, высокая/низкая производительность — это не «настройка кнопки», а конфигурация каналов, отверстий, штока, корпуса, иногда — специальных элементов клапана и распылителя.
3. Схема наполнения и дозирования пропеллентом. Разные заводы и линии используют разные подходы к введению пропеллента. Под это могут отличаться требования к конструкции клапана и стабильности процесса укупорки.
4. Контроль герметичности — это контроль системы “клапан + посадка”. Утечки могут быть как через механизм клапана, так и по зоне посадки (корпус клапана /завальцовка). Поэтому контроль и критерии приемки должны быть привязаны к выбранной системе укупорки и методике испытаний.

Матрица выбора: какой формат чаще рациональнее

Практическая ситуация	Что обычно важнее	Чаще рациональнее
Массовые consumer-аэрозоли (широкий рынок, много SKU, важна взаимозаменяемость)	Экосистема комплектующих, устойчивость снабжения, гибкость	25,4 мм (1″)
Технические аэрозоли/бытовая химия (разные режимы подачи, высокая вариативность)	Подбор клапана/распылителя под формулу и расход, простая замена поставщика	25,4 мм (1″)
BOV-решения как «типовая платформа» под стандартную тару	Типовые комплектующие и оснастка, масштабирование	25,4 мм (1″) (часто)
Моноблочные алюминиевые контейнеры, проект заложен под горловину 20 мм	Стабильная посадка и повторяемость завальцовки в формате 20 мм	20 мм
Фарма/медицинские аэрозольные системы, где укупорка/оборудование под 20 мм	Спец-требования к процессу и контролю	20 мм
Компактность изделия — критический коммерческий параметр (и подтверждена цепочка поставок под 20 мм)	Габариты/эргономика, специализированная инфраструктура	20 мм

Чек-лист для ТЗ поставщику

• Типоразмер посадки: 20 мм или 25,4 мм (1″) + тип тары (материал, горло/плечо)
• Продукт и формула (растворители, отдушка/активы, наличие воды), пропеллент
• Требуемая подача: струя/спрей, расход, ориентация использования (в т.ч. перевернутое распыление)
• Схема наполнения и дозирования пропеллентом (как у вас на линии)
• Требования к герметичности и методике контроля (что измеряем, при каких условиях, критерии приемки)
• Требования к усилию срабатывания, ресурсу, стабильности подачи
• Совместимость с распылительной головкой/колпачком (геометрия штока и посадки)
• Требования к документам качества и стабильности поставок (альтернативы, срок переналадки)

Рекомендация для правильного выбора аэрозольного клапана и распылителя, аппликатора, колпачка или распылительного колпачка

При подготовке новых продуктов в аэрозольной упаковке или при их инновации надо выбрать правильный тип аэрозольного клапана и распылителя или аппликатора. Правильный выбор дает предположение, что продукт будет качественный и надежный минимально в течение декларированного срока службы или гарантийного срока. Это будет основанием правильной функции продукта. Чтобы так случилось, надо в начале развития или инновации продукта оказать большое внимание правильному выбору. Этот процесс (тест) рекомендуем сделать также в случае изменений технологии, материалов или поставщика в качестве уже выпускаемых продуктов.

Ответственность за выбор правильного типа аэрозольного клапана несёт производитель аэрозолей.

Мы как производитель этих компонентов предоставляем образцы, предлагаем решения или помощь заказчикам во время их решения.

Для испытаний отдельных компонентов аэрозольной упаковки и всего аэрозольного продукта были разработаны методы, которые рекомендованы в стандартах FEA 602 до FEA 644. Эти методы обязан иметь каждый заполнитель разработаны и приспособлены конкретным условиям, которыми он в следующем придержется при развитии или инновации новых продуктов.

Проведение испытаний требует минимально маленькую лабораторию, которая оснащена самым необходимым оборудованием. Малым заполнителям, которые лабораторию не имеют, рекомендуем заказать проведение испытаний у чужой лаборатории.

Описание методов, которыми рекомендуется руководствоваться при решении, какой тип клапана, распылителя или аппликатора выбрать для конкретного продукта.

КОРПУС КЛАПАНА

Самым важным критерием для выбора корпуса клапана является стойкость против коррозии.

Основной выбор корпуса клапана:

• - неагрессивное содержание =
• - немного агрессивное содержание = корпус лакированный, Fe покрытый ПЭТфолгой
• - много агрессивное содержание = корпус Al с Микофлексом, Fe покрытый ПЭТфолгой

ВНУТРЕННЯЯ ПРОКЛАДКА

При выборе и испытаниях внутренней прокладки надо оценивать:

1 – процент набухания

2 - микроутечку

3 – тест хранения, убыль веса

4 – надежность во время аппликации

5 – влияние на возникновение коррозии корпуса в месте соприкосновения прокладки с корпусом

6 – влияние на качество аэрозольного наполнения

7 – физические изменения (неупругая деформация, затвердевание, размягчаемость, растрескивание, .....)

ЗАПОР

а) Запор в клапане типа «мама» исполняет функцию уплотнения содержания в аэрозольной упаковке и позволяет вход содержания в распылитель. Цветное исполнение запоров служит к различению использованной внутренней прокладки – смотри Стандарт предприятия техническая 770197/A, приложение А. У этих клапанов испытывается совместимость материала с наполнением. Другого выбора нет.

б) Запор клапана типа «папа» мимо уплотнения содержания управляет дозирование выпуска. При разработке нового продукта заполнитель выбирает тот запор, который обеспечивает его самые лучшие свойства аэрозольного продукта. Исполнение запора различается красочно – смотри СПТ 770197/A. Испытывается совместимость материала с наполнением, доза выпуска.

КАРМАН

a) В настоящее время производятся карманы в основном исполнении, карманы с газовой фазой и карманы для выдачи в обратной позиции.

б) Выбор типа кармана полностью в решении заполнителя аэрозоля при разработке нового продукта. Решающим критерием являются потребительские свойства аэрозольного продукта.

Вывод

25,4 мм (1″) берут, когда нужна универсальная платформа под широкий рынок и портфель продуктов.
20 мм выбирают когда проект объективно требует формата: моноблочная тара 20 мм, фарма-инфраструктура 20 мм, либо критичная компактность при подтвержденной цепочке поставок и готовности линии.
